工業控制硬件電路全周期研發與實施攻堅方案

本方案圍繞工業控制硬件電路研發與生產全流程精心打造，系統涵蓋需求分析、硬件選型與電路設計、樣品制作、測試驗證及小批量試生產等核心階段。通過嚴謹?shù)母侍貓D規劃各環節時間節點與進度關系，保障項目高效推進；搭配功能測試設備連接圖、PCB 布局圖、電源電路原理圖等專業圖示，直觀呈現技術細節。從硬件選型到軟件開發，從結構設計到產品應用，全方位整合技術要素，為硬件電路項目提供兼具專業性與實操性的一站式解決方案，助力企業精準把控項目進程，快速實現產品落地與量產。

內容詳情

一、項目概述

在工業自動化領域，為滿足特定工業控制場景的需求，需定制開發專用硬件電路。本方案旨在通過精準的需求分析、合理的硬件選型、嚴謹?shù)碾娐吩O(shè)計與全面的測試驗證，開發出一款性能卓越、可靠性高且成本可控的工業控制硬件電路，以提升工業生產效率與質量。

從需求到量產：硬件電路研發項目實施全案規劃

二、需求分析

（一）功能需求

數據采集：需集成多種傳感器接口，如模擬量輸入接口，用于采集溫度、壓力、流量等模擬信號；數字量輸入接口，接收開關量狀態信息。

控制輸出：具備數字量輸出接口，控制繼電器、電磁閥等執行器動作；部分場景可能需要 PWM 輸出接口，實現電機轉速調節等功能。

通信功能：支持常見工業通信協議，如 RS485、CAN 總線，實現與上位機或其他工業設備的數據交互；根據需求，也可考慮以太網接口或無線通信模塊（如 Wi-Fi、藍牙）。

存儲功能：配備一定容量的存儲芯片，用于存儲設備運行參數、歷史數據等，可選用 EEPROM 或 Flash 存儲器。

（二）性能需求

處理速度：選用高性能處理器，確保對采集數據能快速處理，滿足實時性控制要求。例如，對于高速運動控制場景，處理器需在短時間內完成復雜算法運算。

精度要求：數據采集環節，模擬量輸入精度需達到一定標準，如 ±0.1% FS（滿量程），保證測量數據準確可靠。

穩定性：電路在工業環境下長時間運行，需保持穩定，能抵抗溫度、濕度、電磁干擾等因素影響。

（三）成本需求

在滿足功能與性能要求前提下，嚴格控制成本。通過合理選型元器件、優化電路設計，降低硬件成本；同時，考慮生產工藝成本，確保整體成本符合項目預算。

（四）尺寸需求

根據設備安裝空間，確定電路尺寸。若為嵌入式應用，需設計緊湊尺寸的電路板，如采用多層板設計，在有限空間內實現豐富功能。

（五）功耗需求

對于部分采用電池供電或?qū)拿舾械墓I(yè)設備，需優化電路設計，降低功耗。選用低功耗元器件，合理規劃電源管理，延長設備續航時間或降低能耗。

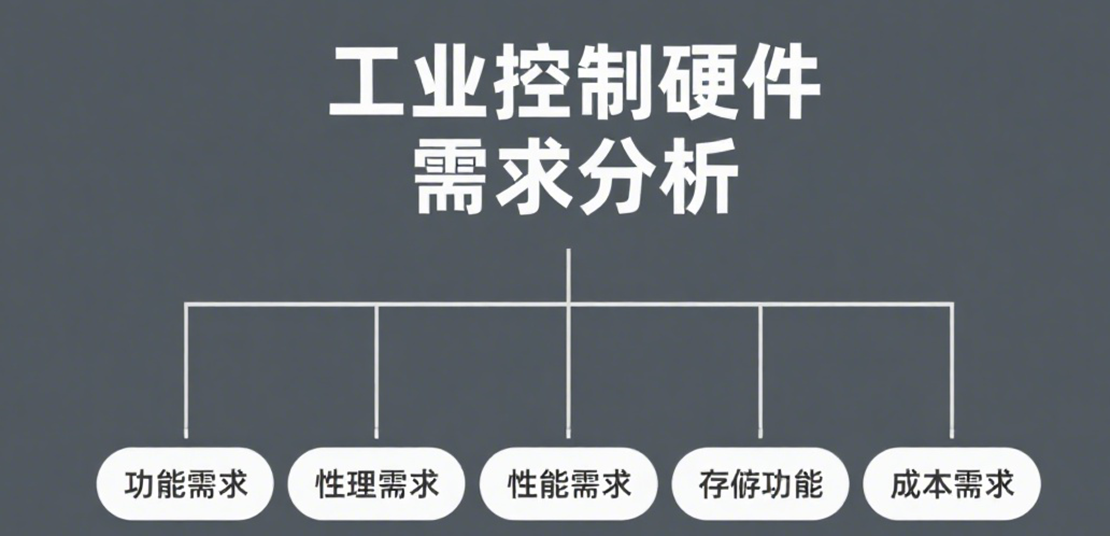

工業控制硬件電路需求分析示意圖

三、硬件選型

（一）處理器選型

根據處理需求與性能要求，選用 [具體型號] 微控制器（MCU）。其具備較高運算速度，豐富的外設接口，如多個定時器、串口、SPI 接口等，能滿足數據采集、處理與通信需求；且功耗較低，適合工業應用。若項目對算力要求極高，可考慮采用 ARM 架構的高性能處理器。

（二）存儲選型

選用 [容量與型號] 的 Flash 存儲器用于程序存儲與數據記錄，確保數據掉電不丟失；搭配一定容量的 SRAM，用于數據緩存與運算，提高系統運行效率。

（三）通信選型

RS485 接口：采用 [芯片型號] 的 RS485 收發器芯片，支持多節點通信，通信距離長，抗干擾能力強，滿足工業現場復雜環境下的通信需求。

CAN 總線：選用符合 CAN2.0 協議的 [芯片型號] 控制器與收發器，實現高速可靠的數據傳輸，適用于工業自動化網絡。

（四）傳感器選型

根據具體測量參數，選擇相應傳感器。如溫度測量選用 [型號] 高精度溫度傳感器，測量精度可達 ±0.5℃；壓力測量采用 [型號] 壓力傳感器，量程與精度滿足工業現場需求。

（五）電源芯片選型

選用高效穩壓芯片，如 [型號]，將外部電源轉換為電路各模塊所需的穩定電壓，確保供電質量，提高電源效率，降低功耗。

硬件選型核心器件展示圖

四、電路設計

（一）原理圖設計

電源電路：設計完善的電源濾波與穩壓電路，采用 LC 濾波電路濾除電源雜波，確保為各芯片提供干凈穩定的電源。設置過壓、過流保護電路，防止電源異常損壞電路。

處理器最小系統：包括處理器核心電路、時鐘電路、復位電路等。合理設計時鐘電路，確保處理器運行時鐘穩定準確；優化復位電路，保證系統可靠復位。

數據采集電路：根據傳感器類型，設計相應信號調理電路。如將模擬傳感器信號通過運算放大器進行放大、濾波處理后，輸入到處理器的 ADC 接口。

控制輸出電路：數字量輸出通過光耦隔離后驅動繼電器或三極管，控制執行器動作；PWM 輸出電路通過硬件 PWM 模塊或軟件模擬 PWM 實現。

通信電路：按照 RS485、CAN 總線等通信協議標準，設計相應的通信接口電路，包括匹配電阻、隔離電路等，提高通信可靠性。

（二）PCB 設計

布局：遵循功能模塊劃分原則，將處理器、存儲芯片、通信接口等模塊合理布局。把發熱量大的芯片放置在利于散熱位置，如靠近散熱片或通風口；將敏感信號線路與強干擾源分開，減少干擾。

布線：高速信號（如時鐘信號）采用短而粗的走線，盡量減少過孔數量；對差分信號（如 CAN 總線差分線）進行等長布線，保證信號完整性；電源線加粗處理，降低線路電阻，提高供電能力。

層疊設計：根據電路復雜度，選擇合適的層數。對于多層板，合理分配電源層、地層與信號層，減少層間干擾。

五、測試驗證

（一）功能測試

使用信號發生器、萬用表等測試設備，對電路各功能模塊進行測試。如輸入模擬信號，檢查數據采集模塊是否能準確采集并轉換；控制輸出模塊能否正常驅動執行器；通信模塊能否正確收發數據等。

（二）性能測試

處理速度測試：通過運行特定算法程序，測試處理器處理時間，評估是否滿足實時性要求。

精度測試：對數據采集模塊輸入已知標準信號，對比采集結果與標準值，計算測量誤差，驗證精度是否達標。

（三）穩定性測試

將電路放置在模擬工業環境的溫濕度試驗箱、電磁干擾測試設備中，長時間運行，觀察電路是否能穩定工作，記錄故障發生情況。

（四）可靠性測試

進行老化測試，對電路施加一定工作負載，持續運行一定時間（如 72 小時），檢驗電路可靠性。

六、項目實施計劃

（一）需求分析階段（[時間區間 1]）

與客戶深入溝通，詳細了解需求，形成需求規格說明書，并組織評審。

（二）硬件選型與電路設計階段（[時間區間 2]）

完成硬件選型，繪制原理圖與 PCB 圖，進行設計評審。

（三）樣品制作階段（[時間區間 3]）

根據設計文件，采購元器件，制作樣品電路板。

（四）測試驗證階段（[時間區間 4]）

對樣品進行全面測試，根據測試結果優化設計，直至滿足要求。

（五）小批量試生產階段（[時間區間 5]）

進行小批量生產，驗證生產工藝，解決生產過程中的問題。

七、總結

通過本定制開發方案，從需求分析到項目實施，嚴格把控各環節，致力于開發出滿足工業控制需求的高質量硬件電路。在開發過程中，注重技術創新與成本控制，確保為客戶提供性價比高的解決方案，助力工業企業提升自動化水平與競爭力。
